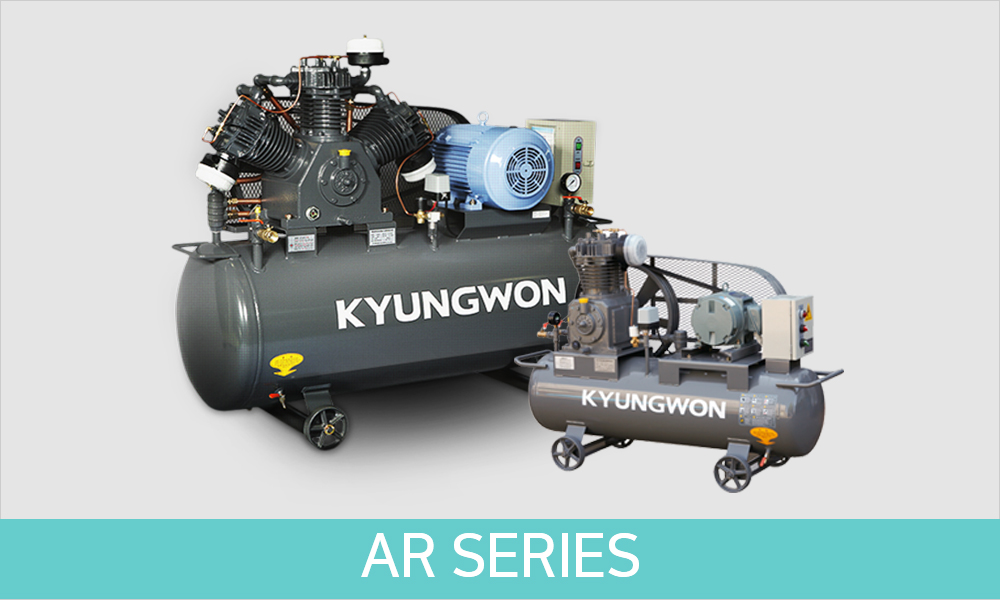

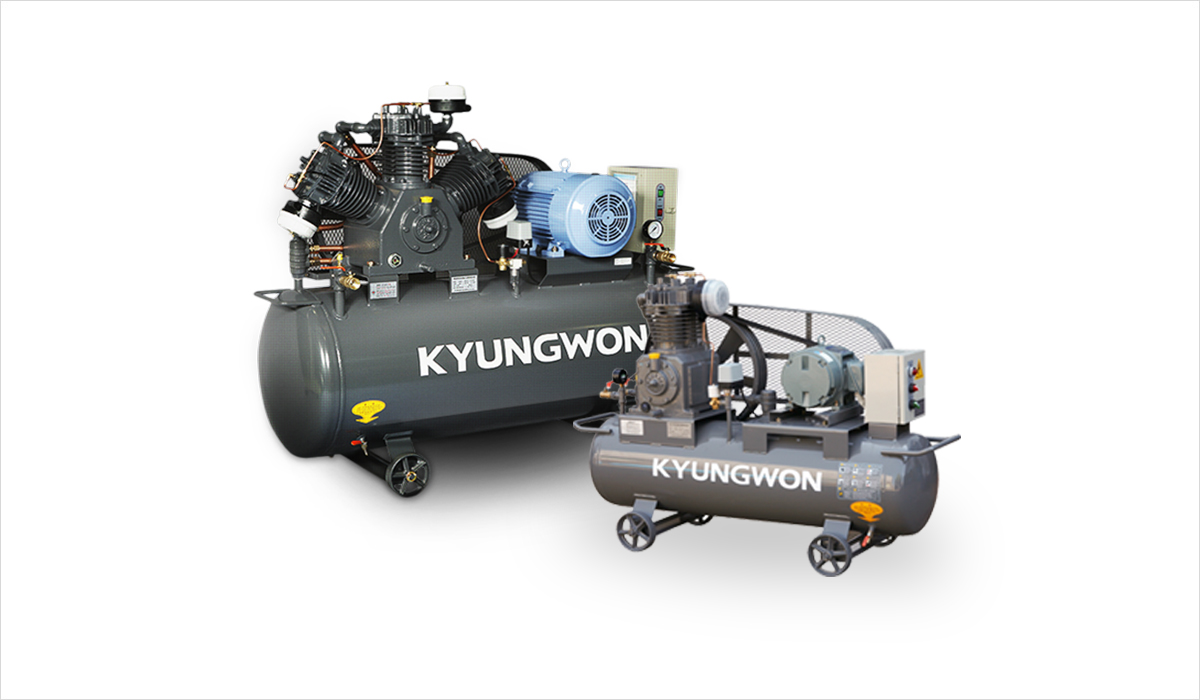

오일인젝션 왕복동

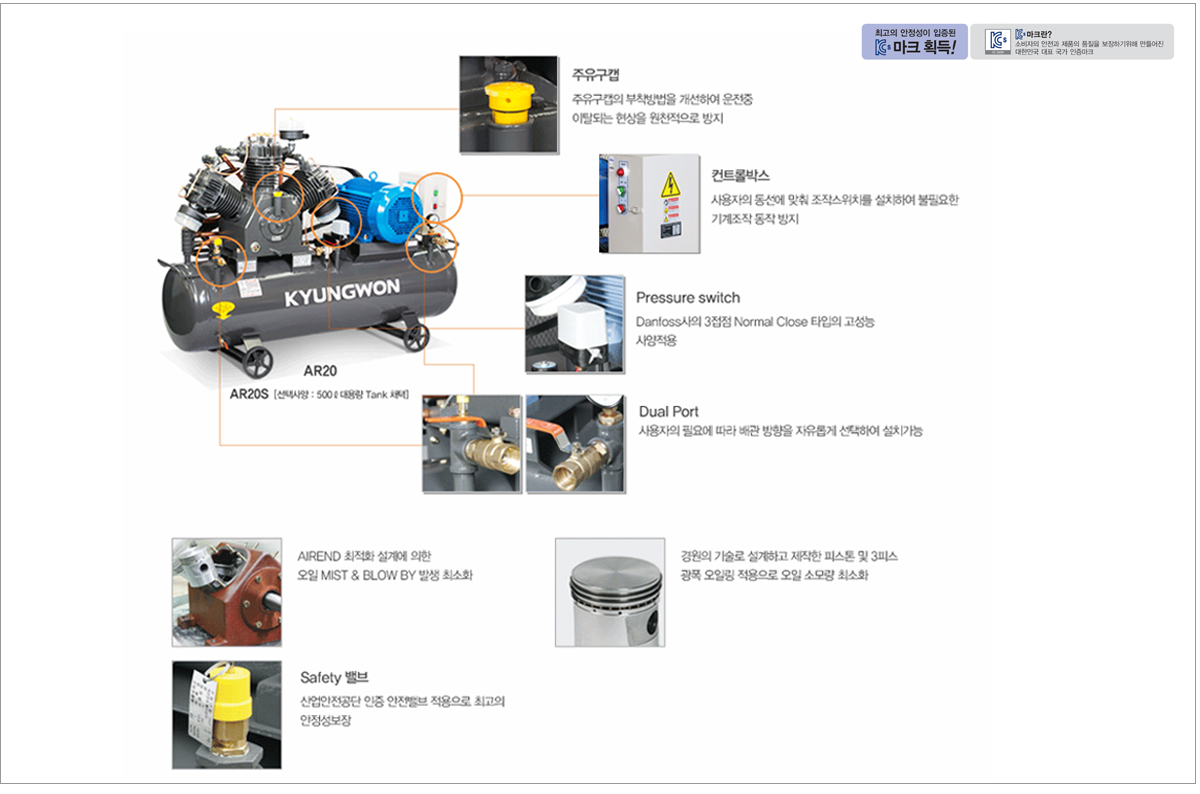

◎ AR SERIES 특징


▪ 2중 안전시스템(DPCS™) 채택으로 안전성 보장 (특허출원)

▪ 신뢰성 확보를 위한 최고 성능의 Component 사용

▪ 저속 운전을 통한 저소음,저진동 실현

▪ 저속 운전과 독자적인 냉각 시스템으로 탁월한 내구성 구현

▪ 윤활유 소모 최소화를 위한 언더컷 3피스링 적용

▪ 설치 편의를 위한 양방향 공기 토출구 채택

▪ 토출 Air Cock 추가로 Service Air 사용 편의성 추구

▪ 국내 최고,최다의 서비스망 구축

▪ Made in Korea!!


◎ AR Series 제품사양

MODEL
AR5(S)
AR7(S)
AR10(S)
AR15(S)
AR20(S)
출력
KW(HP)
3.7(5)
5.5(7.5)
7.5(10)
11(15)
15(20)
실린더 수
EA
2
2
4
4
6
실린더 직경 X 행정
mm
90x108
90x108
90x100
90x100
90x100
피스톤 배제체적
ℓ /min
618
934
1272
1909
2619
회전 수
rpm
450
680
500
750
660
최고사용압력
kgf/㎠
9.9
9.9
9.9
9.9
9.9
안전밸브 작동압력
kgf/㎠
10.8
10.8
10.8
10.8
10.8
탱크용량
150(500)
150(500)
240(500)
280(500)
280(500)
토출배관
A
15
15
25
25
25
벨트사양
B88x2
B90x2
B92x2
B96x2
B97x2
운전방식
연속/단속
외형치수
L(mm)
1445(1830)
1445(1830)
1710(1830)
1830(1830)
1830(1830)
W(mm)
575(690)
575(690)
635(690)
635(690)
635(690)
H(mm)
1115(1380)
1115(1380)
1135(1310)
1135(1310)
1350(1500)
중량
kg
221(351)
246(376)
362(441)
398(452)
461(515)

* 토출공기량은 최고토출압력일 때, 토출되는 공기량을 흡입한 상태(대기압)로 환산한 평균치입니다.
* 상기의 기종은 별도의 보조공기탱크가 필요합니다. 용량선정에 관해서는 별도의 문의를 해 주십시오.
* 소음치는 무향실에서 측정한 수치입니다.
* 외형치수는 Ball Valve등의 돌출부를 제외한 수치입니다.
