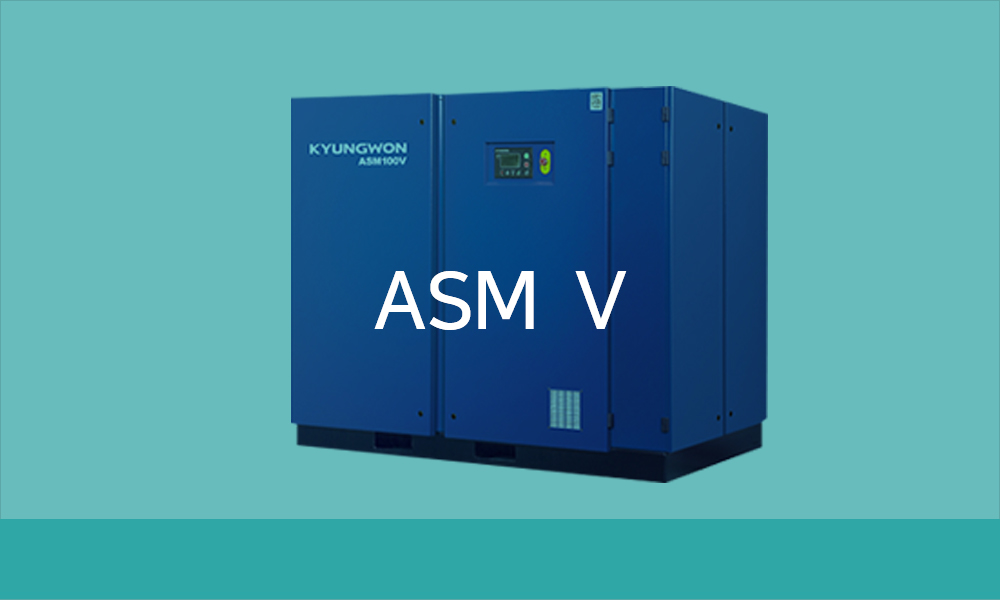

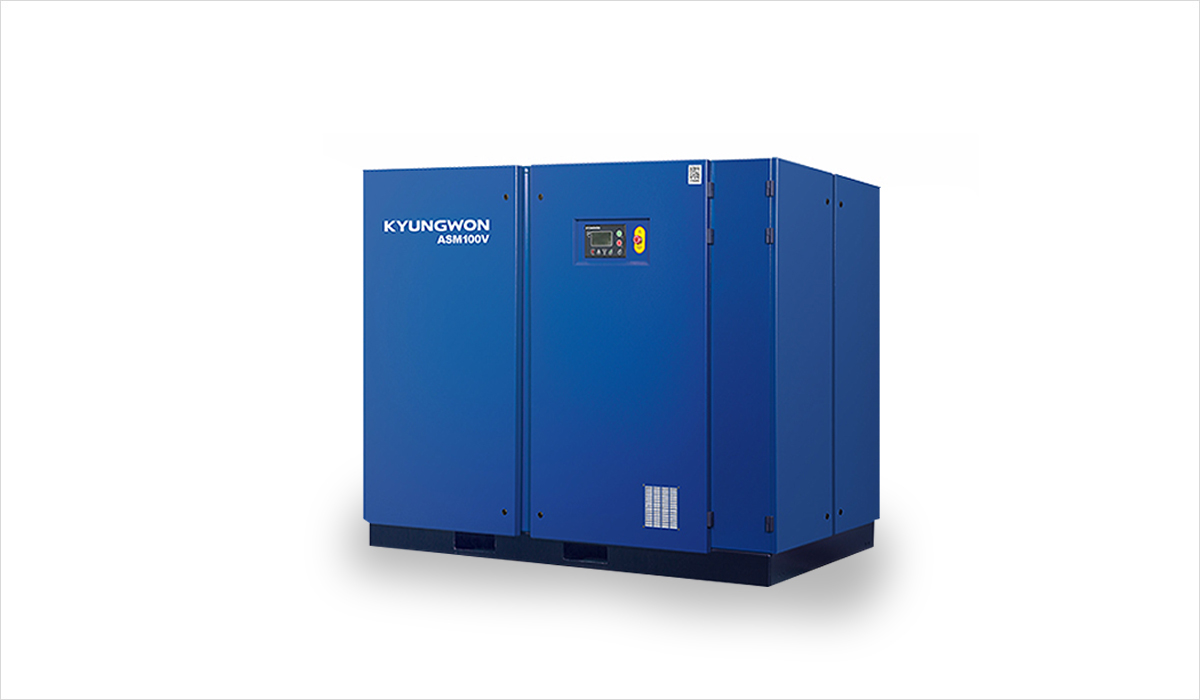

ASM 20~400 / ASM V







◎ Features & Benefits


▪ CE 및 UL 인증의 검증된 기술과 다양한 EMC 솔루션을 갖는 고효율의 인버터 적용


▪ Target Pressure 설정으로 최대 30% 이상의 에너지 절감효과


▪ 부하율에 따른 압축기 회전수 제어


▪ 자유로운 토출압력 설정

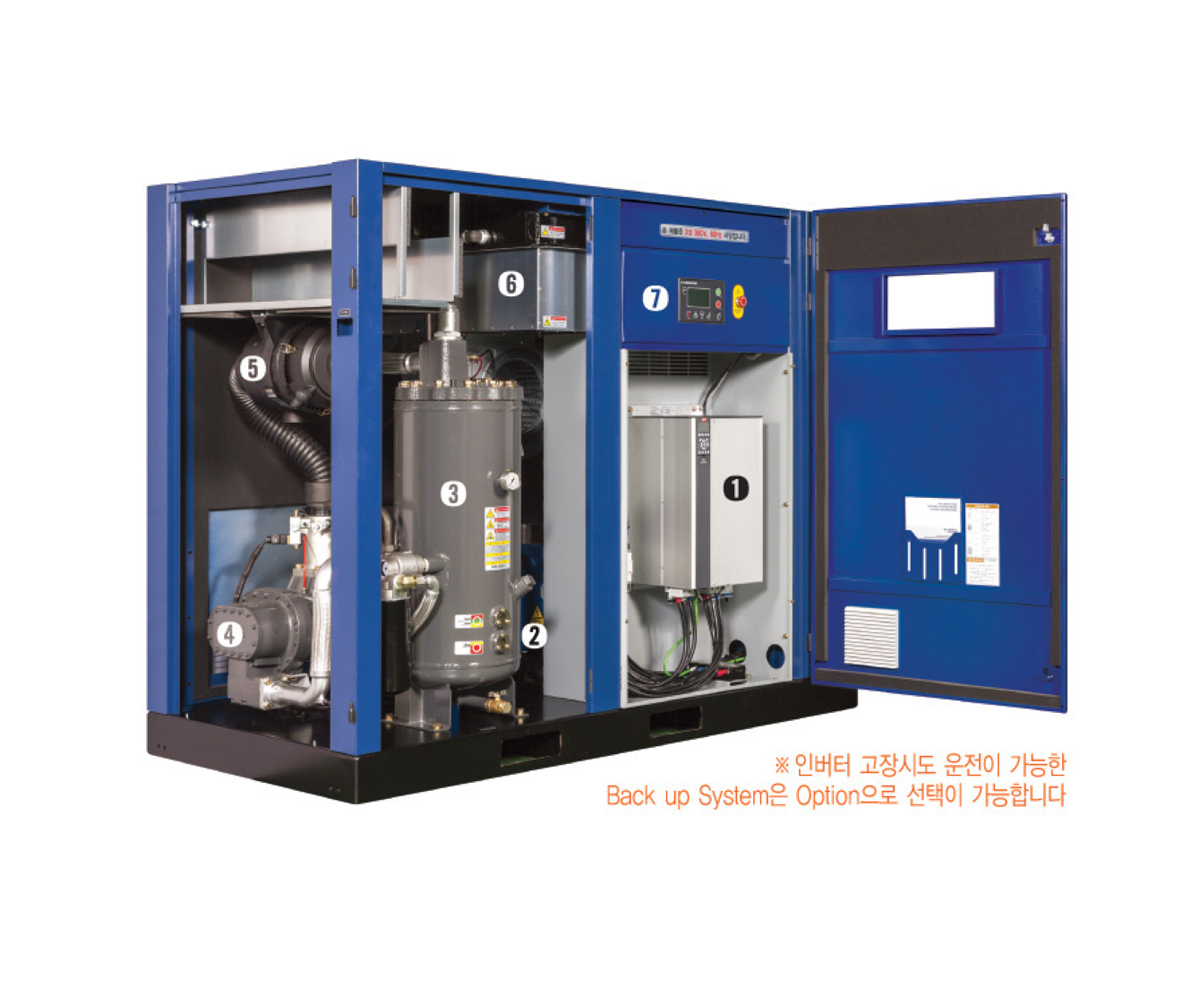

❶ Inverter & Control Box 0 Main Motor

❷ Separator Tank O Airend

❸ Suction 刊ter Ass* y 0 Fan Casing

❹ Inverter Controller

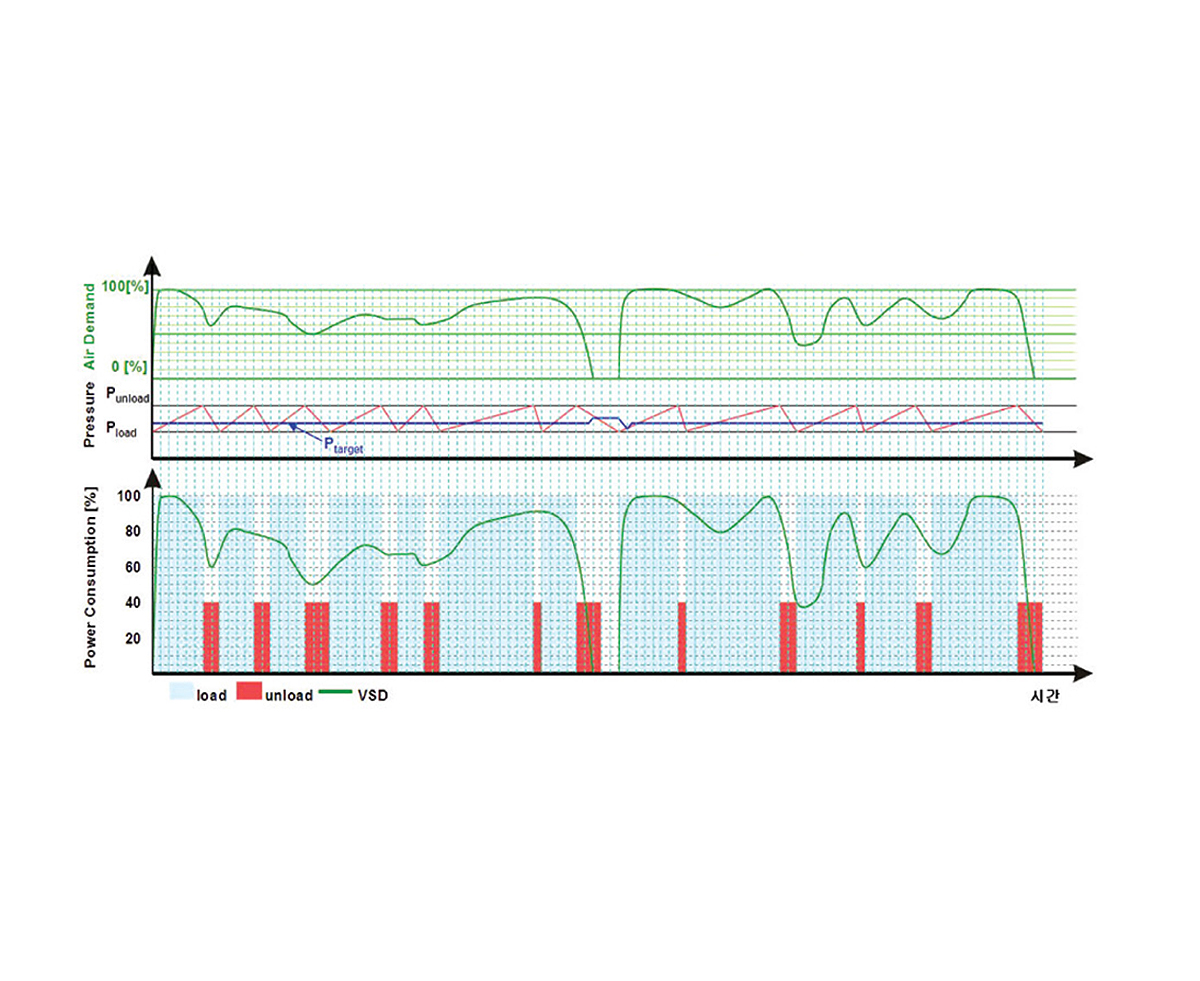

◎ VSD 운전 사례


적용사례


▪ 부하율: 76.7%


▪ 전체 전력 사용량


▪ 부하전력: 89.2%


▪ 무부하전력: 10.8%


▪ VSD 적용시 표준대비 동일 입력 기준 10.8% 전력 절감


▪ Target Pressure 설정으로 압축기 용량의 5%까지 전력 추가 절감 가능

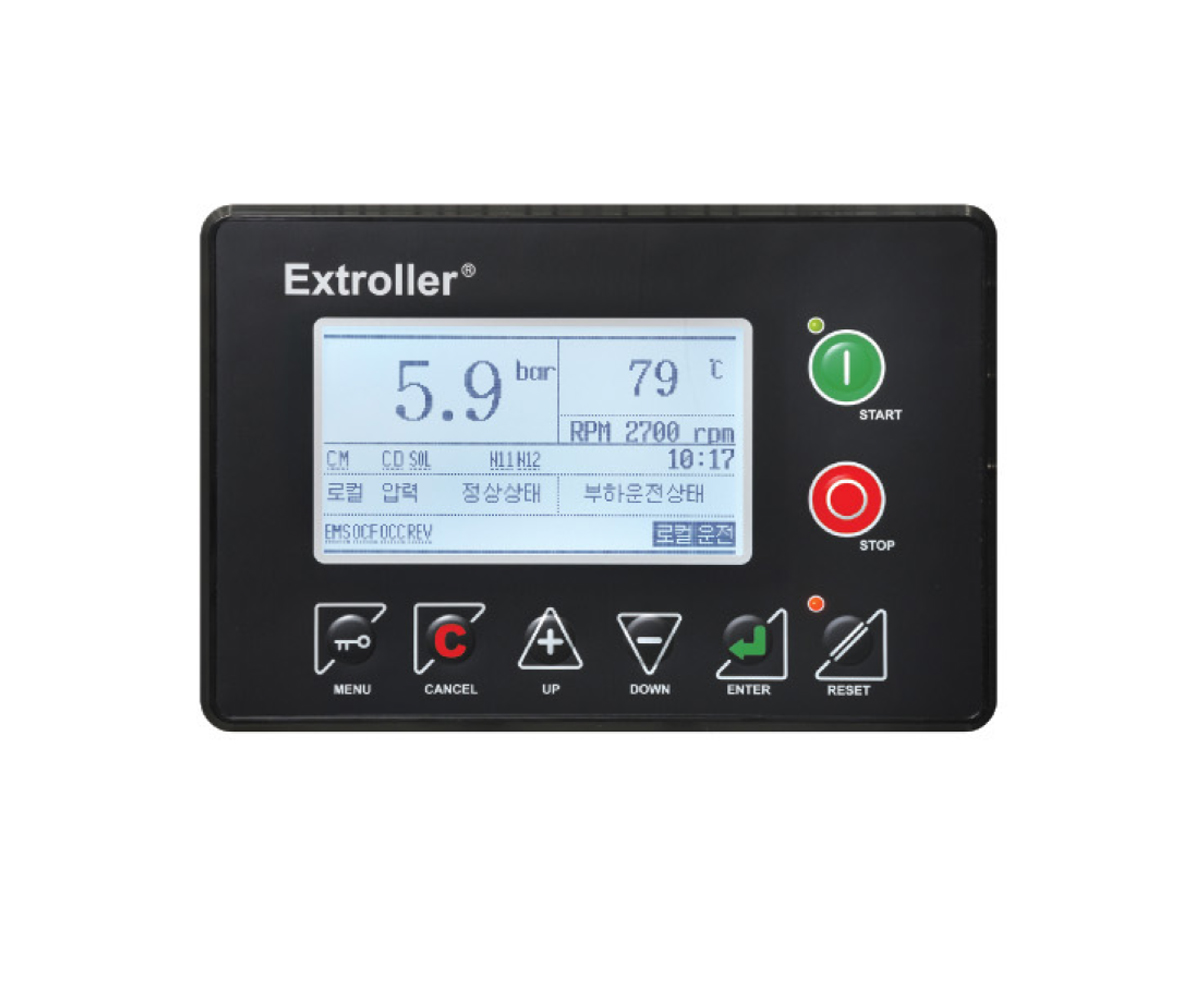

◎ 인버터용 Controller


▪ 압축공기 소요량에 따른 전동기 속도제어


▪ 문자를 이용한 압축기,인버터 상태 표시


▪ EMC 검사 합격품으로 Noise에 대한 내력 강화

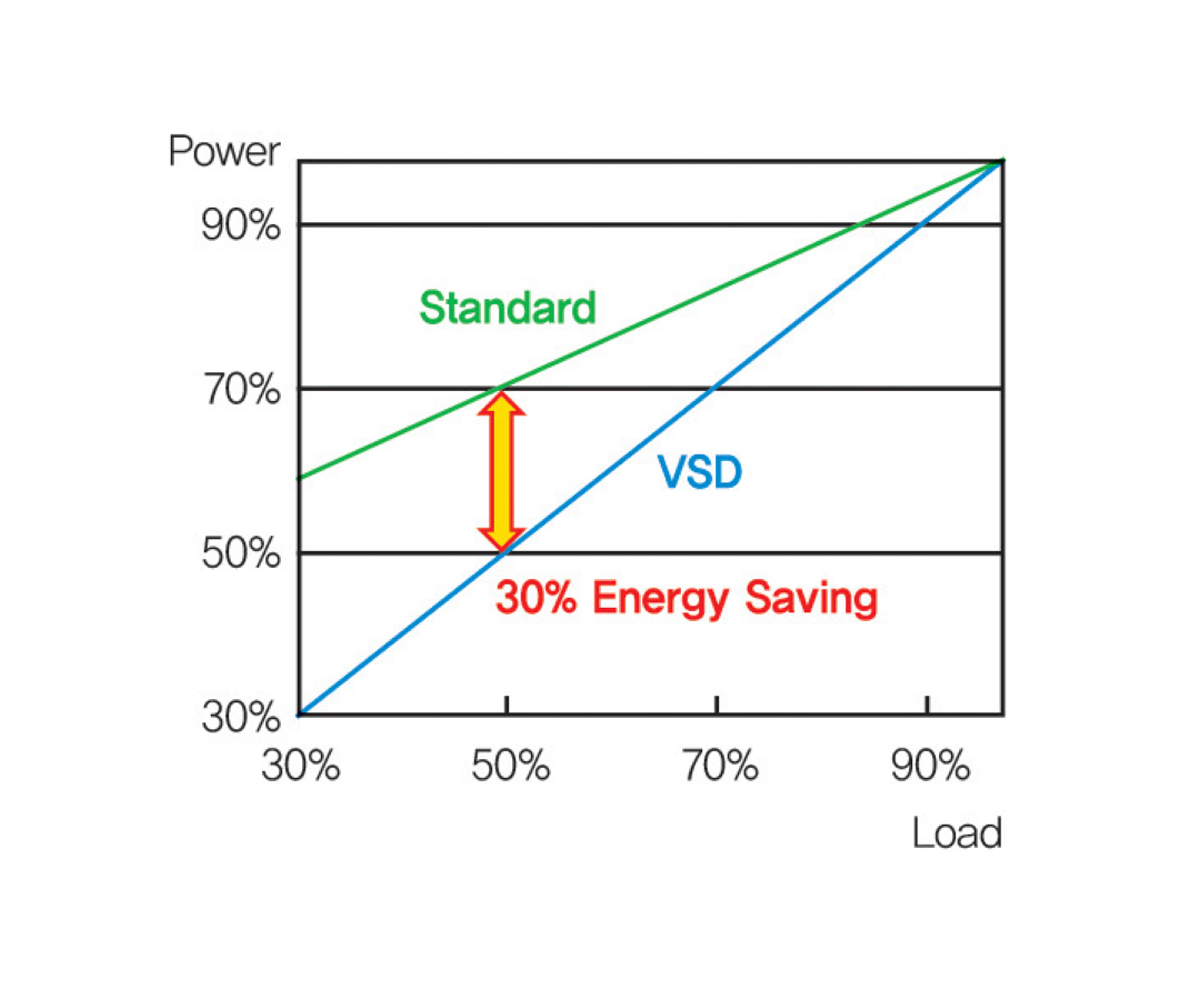

◎ VSD Screw Compressor의 에너지 절약효과


▪ 무부하 운전시 소모되는 전력절감 : 자유로운 속도 변화는
   System의 공기소요량 변동에 대하여 신속하고 정밀하게 대응


▪ 필요 압축공기 = 생산 압축공기 불필요한 압축공기생산에
   따른 에너지 손실 방지


▪ Target Pressure 설정에 의한 전력절감 : 정압제어가 가능한
   경원 VSD스크류압축기는 System의 요구에 맞게 최소 압력
   설정이 가능하므로 압축기 용량의 최대 5%까지 전력 추가절감 가능


▪ Inverter에 의한 소프트 스타트(Soft Start)방식은 기동시
   전류 Over shoot에 의한 전력손실 방지 및 기동에 의한 전동기
   스트레스 감소에 기여(Motor 수명 연장)

◎ VSD Screw Compressor 적용 분야


▪ 압축공기 소요량의 변화가 큰 System
   - 생산라인 가동시 공기소모 패턴이 크게 변화하는 System
   - 주간 / 야간 생산라인의 공기소요량의 편차가 큰 System
   - 월별 / 계절별 생산량 변동에 따라 공기소요량의 편차가 큰 System


▪ 설비 증설계획이 있는 생산라인

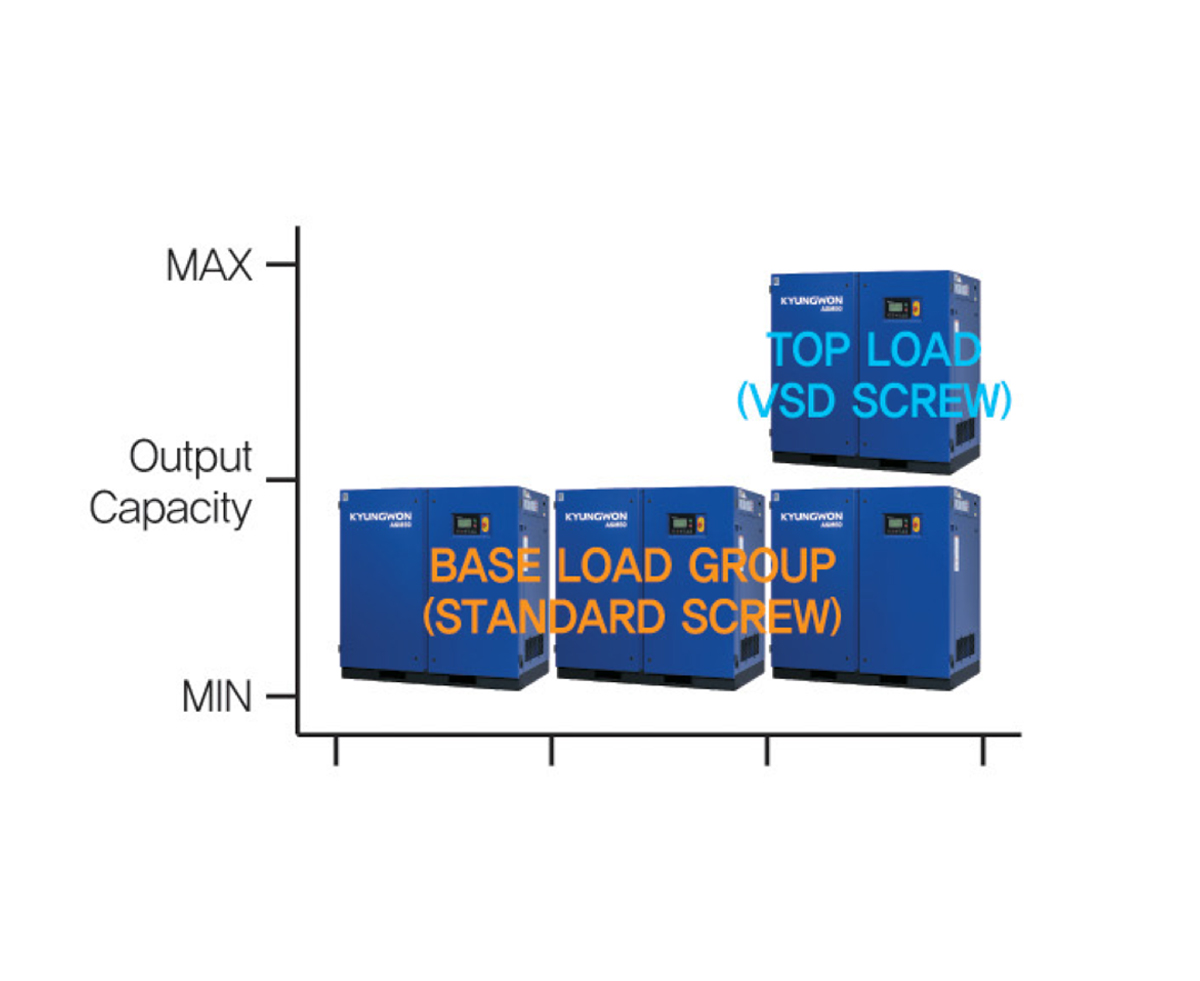

▪ 여러대의 압축기를 동시에 운영하는 대용량 설비 :
   Standard Screw (= Base Load) + VSD Screw (= Top Load)


▪ 압력변동폭이 작아야하는 정밀한 System


▪ 압축공기 소모형태가 일정한 정압이 필요한 System

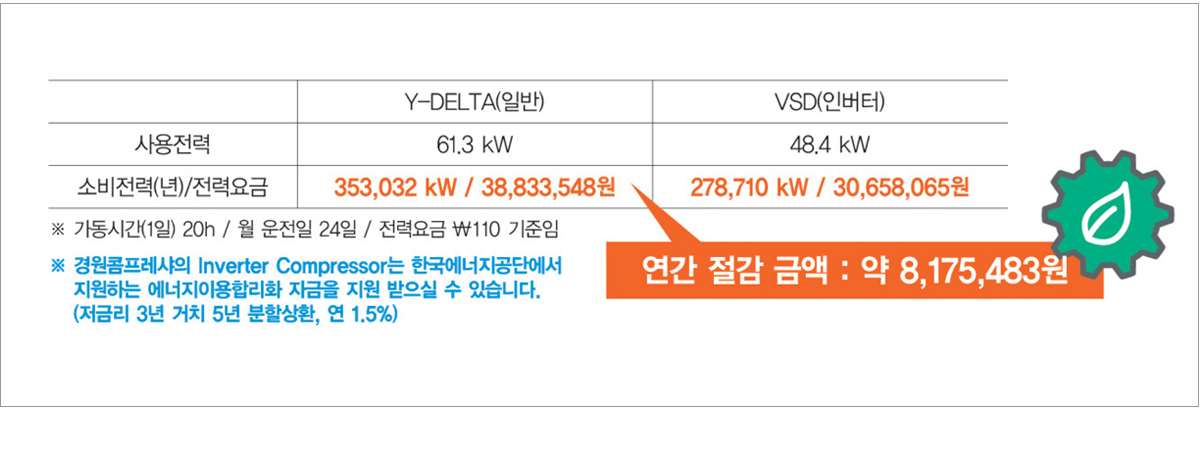

◎ 100HP 인버터 콤프레사 사용시 절감효과 산출사례

◎ SPECIFICATION


ASM V Series


Compressor
Type
Max. Working
pressure
Capacity
Motor Power
Noise
Dimension
(LxWxH)
Weight
Airoutlet
bar
psig
㎥/min
cfm
kW
HP
dB(A)
mm
kg
A(B)
ASM30V
7.0
100
1.5~3.7
53~132
22
30
63
1500x1030x1350
817
25(1)
8.5
120
1.5~3.7
53~132
9.5
135
1.2~3.0
42~107
ASM50V
7.0
100
1.7~5.8
60~205
37
50
65
1660x1130x1737
1210
40(1½)
8.5
120
1.7~5.8
60~205
9.5
135
1.5~5.3
53~187
ASM75V
7.0
100
3.4〜10.2
120~360
55
75
72
2000x1380x2100
1861
50(2)
8.5
120
3.4~10.2
120~360
9.5
135
2.2~8.3
78~293
ASM100V
7.0
100
3.4~12.3
120~434
75
100
75
2000x1380x2100
1910
50(2)
8.5
120
3.4~12.3
120〜434
9.5
135
3.2~10.3
113~364
ASM120V
7.0
100
4.9~12.4
173~438
75
100
75
2000x1380x2100
2200
50(2)
8.5
100
4.9~12.4
173~438
9.5
135
4.8~10.3
170〜362
ASM150V
7.0
100
8.9~28.1
314~990
160
215
79
3200x1640x2156
3200
80(3)
8.5
120
8.43~24.8
298~875
9.0
135
8.3~24.5
293~864
ASM230V
8.5
100
10.2~25.7
360~903
160
215
79
3240x1640x2156
4070
80(3)
9.5
135
10.1~25.6
357~899
