냉동식드라이어


◎ 에너지 절감형 에어 드라이어

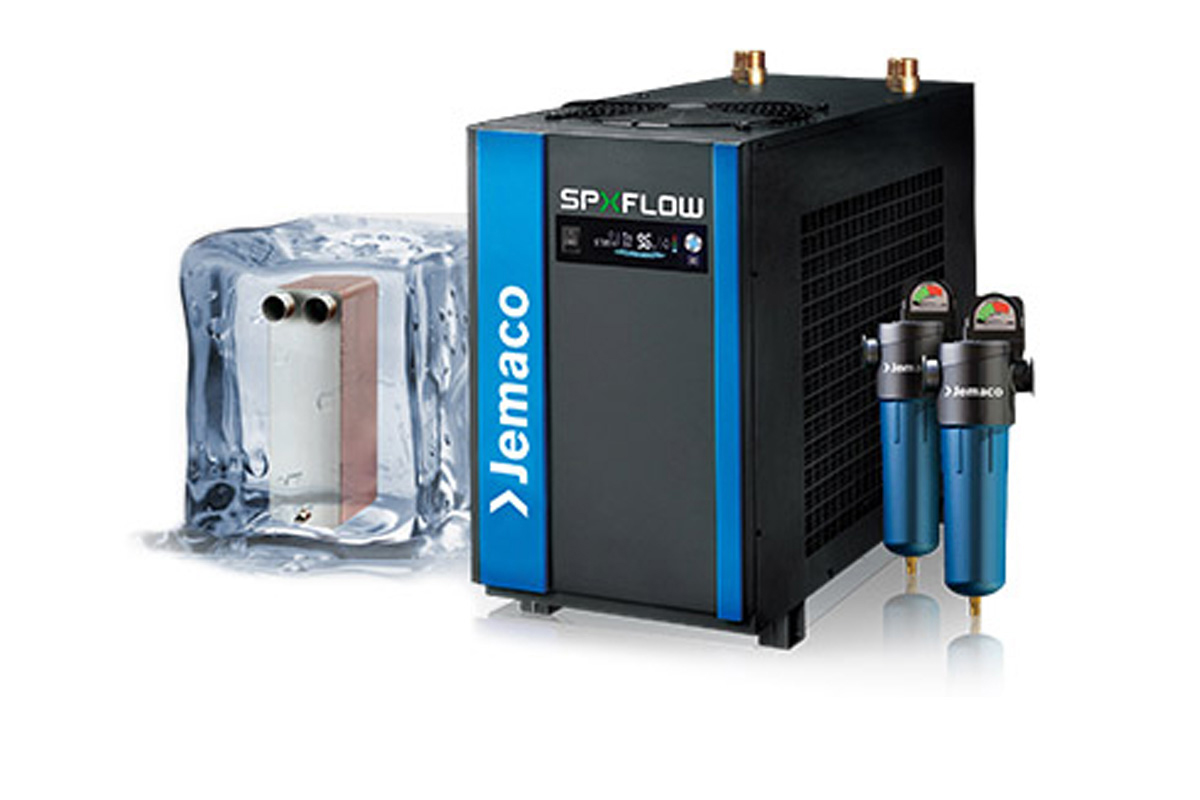

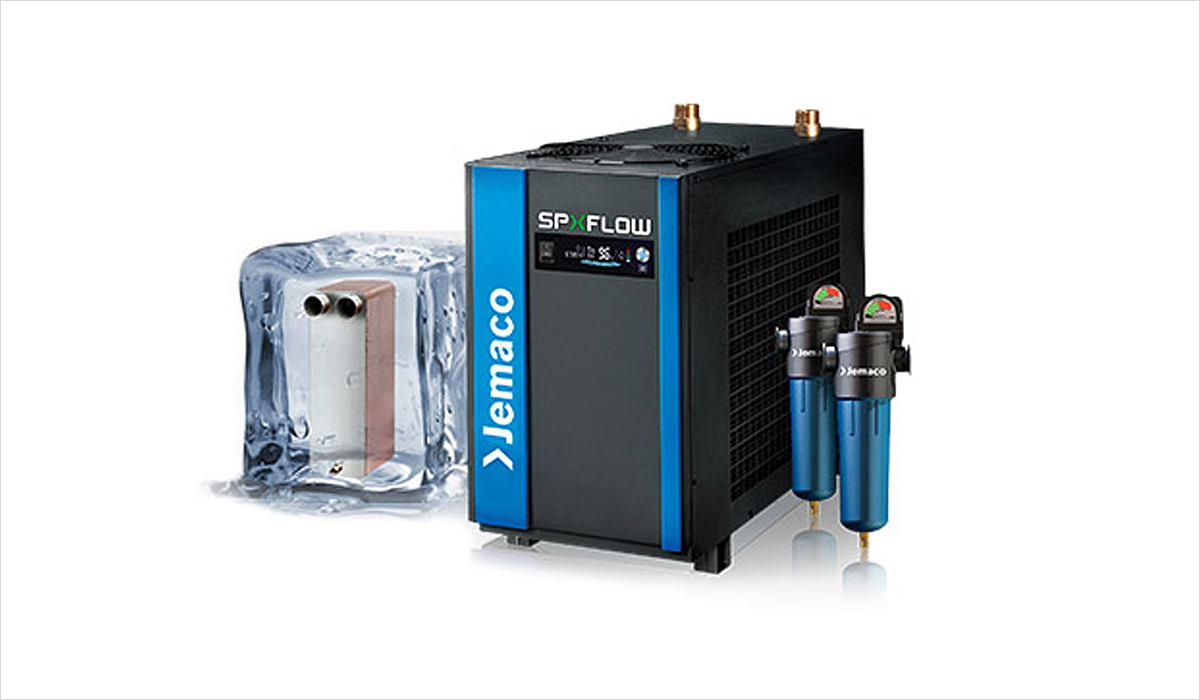

PCM 시리즈가 선보이는 또 하나의 혁신!
고온의 입구 공기를 처리하면서 높은 에너지 효율을 제공하고, 전단 및 후단 필터를 모두 내장하여 설치부터 유지와 보수까지 한결 간편한 고온 일체형 제품으로 업그레이드되었습니다.


◎ 제품특징


차별화된 기술의 상(相)변화식 드라이어

   ▪ PCM(상변화 물질) 적용(특허출원)
   ▪ PCM(상변화 물질) 적용(특허출원)
   ▪ 압축공기 부하에 따라 냉동 컴프레서 On/Off 제어

에너지까지 절감하는 고온 일체형 제품

   ▪ PCM 내장 스테인리스 스틸 브레이징 판형 열교환기 적용
   ▪ 저렴한 에너지 비용으로 최대 99%까지 에너지 절감
   ▪ 최단 시간 내 초기 투자비용 회수

최대 60℃의 입구공기 처리 가능

   ▪ 고온의 작업 환경에서도 안정적인 노점과 제습 성능 제공

전/후단 필터 내장으로 기본 성능 업그레이드

   ▪ 전단필터(3㎛) – 불순물 및 응축수 제거
   ▪ 후단필터(0.01㎛) – 고효율 유분 제거, Coalescing 기능
   ▪ 제품 설치 및 유지 보수 간결

No Loss Drain

   ▪ 정전 용량 센서
   ▪ 응축수 배출 시 공기손실 ZERO
   ▪ 작동이상 시 타이머모드로 자동전환

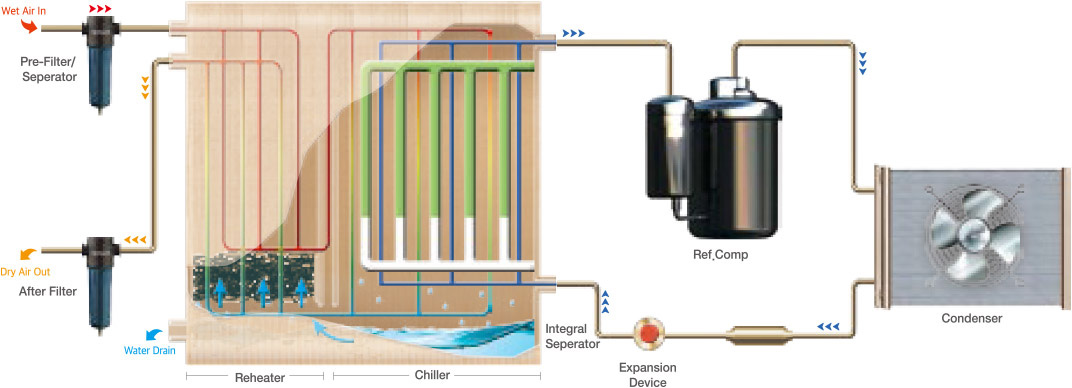

◎ 작동원리


PCM의 상변화


   ▪ 냉매의 순환을 위해 냉동 컴프레서와 컨덴서 팬을 운전시키면 칠러에서 차가워진 냉매가 PCM을 냉각시킨다.
   ▪ PCM이 충분히 냉각되어 동결되면 냉동 컴프레서와 컨덴서의 팬이 정지된다.
   ▪ 냉매 순환이 정지된 시간 동안 압축공기는 동결된 PCM에 의해 연속적으로 냉각/제습이 되고 이 시간 동안 전력 소모가
     없으므로 에너지가 절약된다.
   ▪ 연속적으로 유입되는 압축공기의 열량에 의해 PCM은 점차 녹게되고, PCM이 모두 녹으면 다시 냉동 컴프레서와 컨덴서 팬이
     운전하며 PCM을 냉각시키는 과정이 계속 반복된다.


압축공기의 제습


   ▪ 고온의 포화 압축공기가 드라이어로 유입되면 리히터에서 차가운 출구 공기와의 열교환을 통해 1차로 냉각된다.
   ▪ 1차로 냉각된 공기는 열교환기 내부 유로를 따라 칠러 측으로 이동하여 차가운 PCM과 2차 열교환을 한다.
   ▪ 이 때 응축된 응축수는 곧바로 열교환기 하부의 세퍼레이터에서 압축공기와 분리되어 외부로 배출된다.
   ▪ 제습된 공기는 다시 리히터를 통과하면서 드라이어로 유입되는 고온의 압축공기와 열교환을 통해 온도는 상승되고 상대습도는
      더욱 낮아져 건조한 양질의 압축 공기가 외부로 공급된다.
