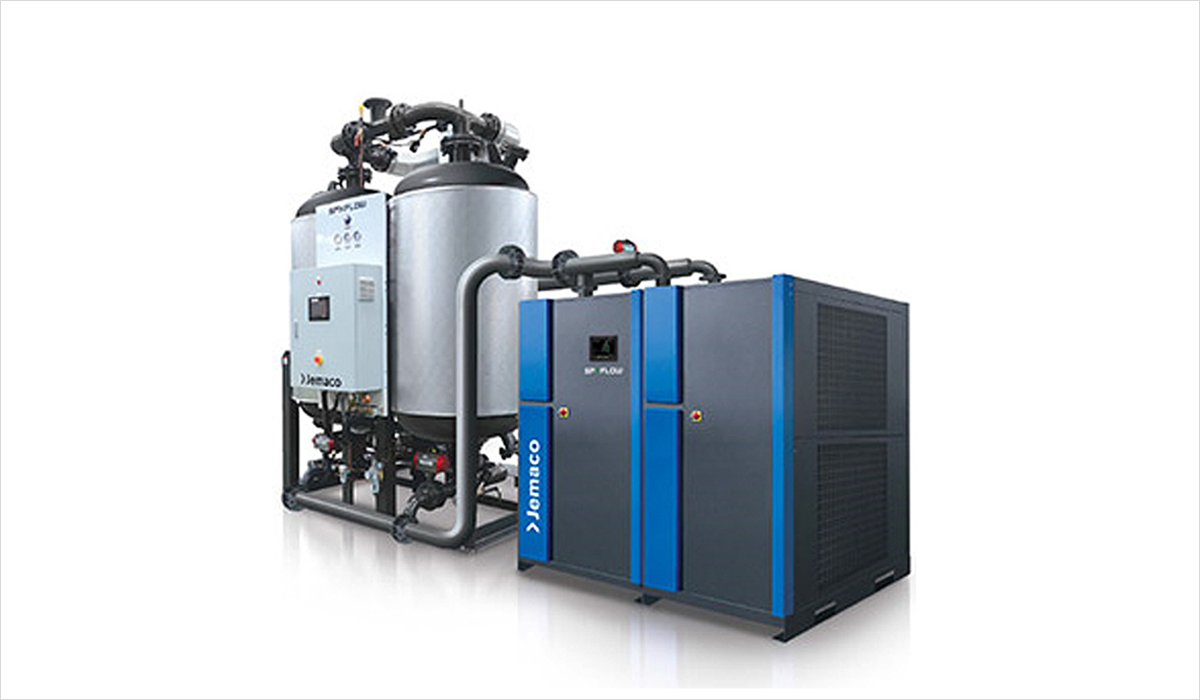

◎ PCM COMBINATION


최저의 에너지 비용으로 최적의 노점을 동시에 실현!!
에너지 절감은 이제 선택이 아닌 필수입니다.
SPX FLOW사에서 세계 최초로 개발한, 현존하는 에어 드라이어
시스템 중 최저 에너지 비용으로 초 건조 공기
(최고 -100℃ 노점)를 공급합니다.




◎ 제품특징





◎ 작동원리


상변화식 운전 시스템의 이해


   ▪ 냉매의 순환을 위해 냉동 컴프레서와 컨덴서 팬을 운전시키면 칠러에서 차가워진 냉매가 PCM을 냉각시킨다.
   ▪ PCM이 충분히 냉각되어 동결되면 냉동 컴프레서와 컨덴서의 팬이 정지된다.
   ▪ 냉매 순환이 정지된 시간 동안 압축공기는 동결된 PCM에 의해 연속적으로 냉각/제습이 되고 이 시간 동안 전력 소모가
     없으므로 에너지가 절약된다.
   ▪ 연속적으로 유입되는 압축공기의 열량에 의해 PCM은 점차 녹게되고, PCM이 모두 녹으면 다시 냉동 컴프레서와 컨덴서 팬이
      운전하며 PCM을 냉각시키는 과정이 계속 반복된다.


압축공기의 제습


   ▪ 고온의 포화 압축공기가 드라이어로 유입되면 리히터에서 차가운 출구 공기와의 열교환을 통해 1차로 냉각된다.
   ▪ 1차로 냉각된 공기는 열교환기 내부 유로를 따라 칠러 측으로 이동하여 차가운 PCM과 2차 열교환을 한다.
   ▪ 이 때 응축된 응축수는 곧바로 열교환기 하부의 세퍼레이터에서 압축공기와 분리되어 외부로 배출된다.
   ▪ 제습된 공기는 다시 리히터를 통과하면서 드라이어로 유입되는 고온의 압축공기와 열교환을 통해 온도는 상승되고 상대습도는
      더욱 낮아져 건조한 양질의 압축 공기가 외부로 공급된다.

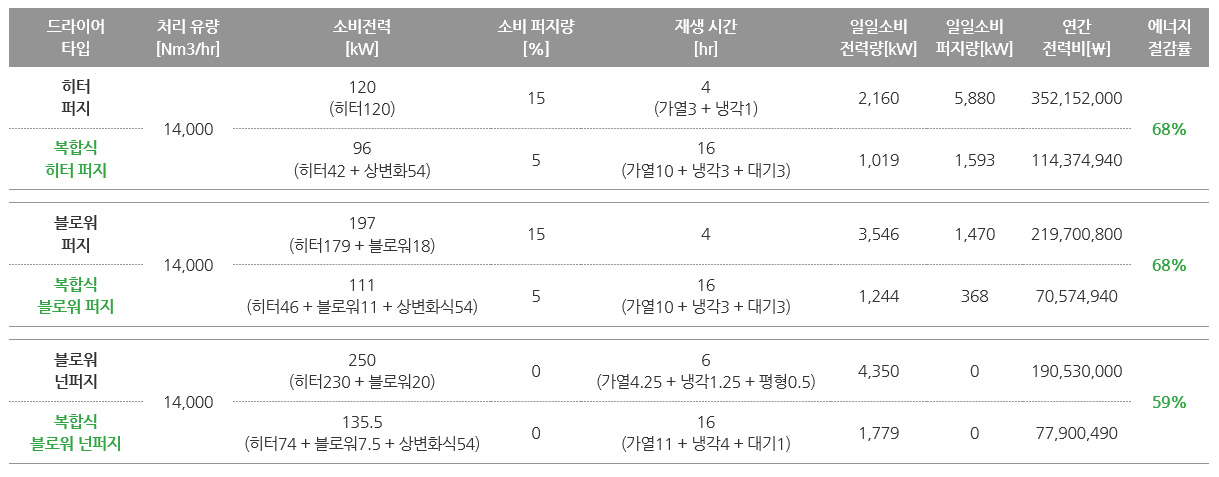

◎ 흡착식 VS 상변화 복합식


    ※ 퍼지 비용은 Nm3/hr당 14원 적용
    ※ 전력비는 kW/hr당 120원 적용
    ※ 상변화식 드라이어 에너지 세이빙 70% 적용
    ※ 일일 소비 퍼지량 [kW] : (퍼지유량 x 퍼지단가) ÷ 전력단가
    ※ 해당 사항은 고객사의 사용환경에 따라 달라질수 있습니다.
         상기 예시는 흡착식 Type 변경 없이 상변화 복합식으로 개조했을 경우를 나타낸 에너지 절감률 비교표입니다.
         하기 예시는 히터 퍼지 드라이어를 복합식 블로워 넌퍼지로 개조하였을 경우 소비되는 에너지 비용의 상세 내용입니다.
         이처럼 흡착식 Type 변경을 병행해서 개조하면 에너지 절감률은 극대화됩니다.
